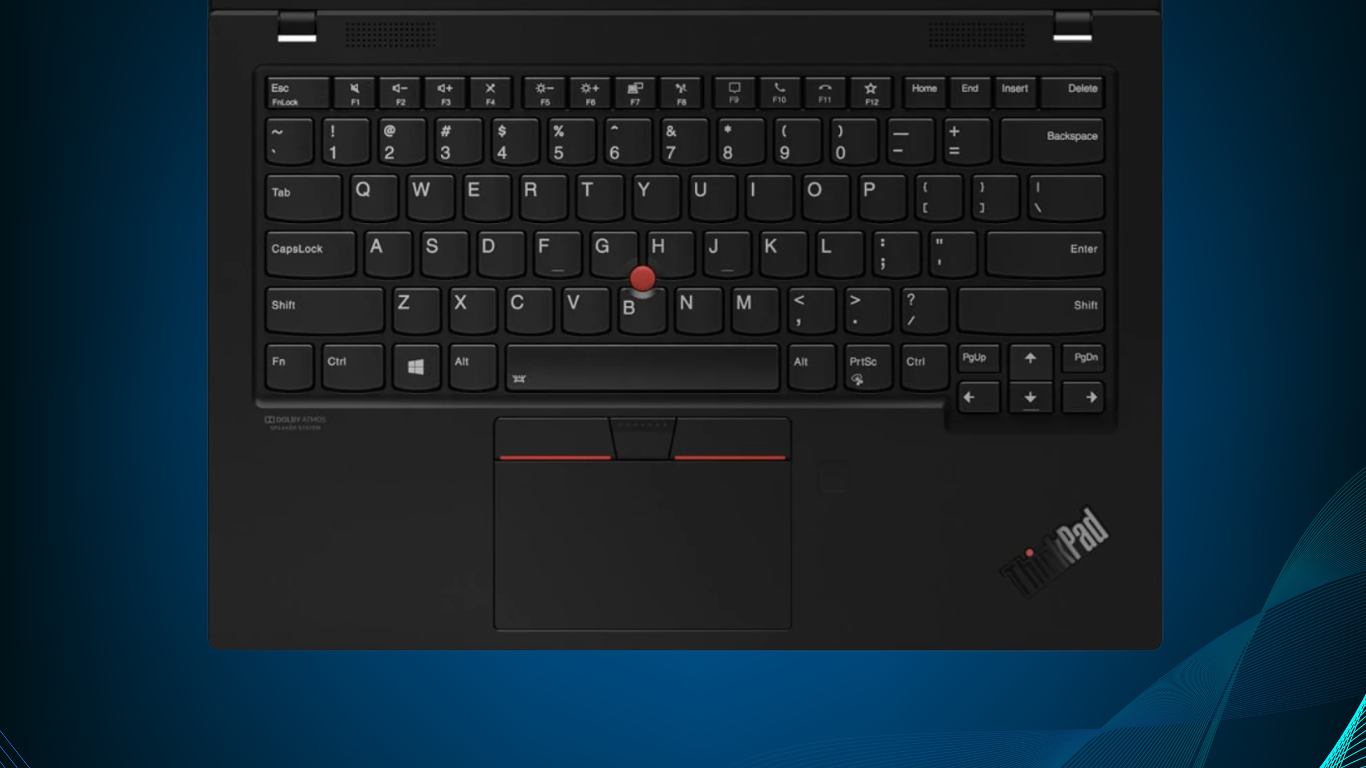

Wymiana touchpada Lenovo ThinkPad X1 Carbon Gen 8

Fizyczne uszkodzenie mechanizmu klikającego lub tzw. „drifting” kursora to najczęstsze objawy awarii gładzika w serii X1 Carbon. Moduł touchpada w generacji 8 jest elementem wymiennym, ale jego demontaż wymaga precyzji ze względu na delikatne taśmy sygnałowe. Poniższa procedura dotyczy typów maszyn 20U9 oraz 20UA.

Mimo że dokładamy wszelkich starań, by nasze instrukcje były precyzyjne, pamiętaj, że każda ingerencja w sprzęt wiąże się z ryzykiem. Dokonujesz napraw na własną odpowiedzialność.

Etap 1: Przygotowanie i demontaż zasilania

Dostęp do gładzika jest możliwy wyłącznie po całkowitym wymontowaniu baterii. Moduł touchpada znajduje się fizycznie pod ogniwem zasilającym, które blokuje dostęp do śrub montażowych i złączy.

Zanim przejdziesz dalej, wykonaj kroki opisane w naszym poprzednim poradniku:

W skrócie – co musisz mieć zrobione przed dalszą lekturą:

1. Bateria wyłączona programowo w BIOS.
2. Zdjęta dolna pokrywa (Base Cover).
3. Fizycznie wykręcona i wyjęta bateria główna.

Jeśli Twój laptop leży już przed Tobą z pustym miejscem po baterii – przejdź do instrukcji poniżej.

Etap 2: Demontaż modułu touchpada

Po usunięciu baterii masz bezpośredni dostęp do tyłu gładzika. Często jest on chroniony folią izolacyjną lub taśmą, którą należy delikatnie odchylić.

Odłączenie elektroniki: Moduł łączy się z płytą główną za pomocą płaskiej taśmy sygnałowej, która często obsługuje również czytnik linii papilarnych.

1. Zlokalizuj złącze na płytce touchpada

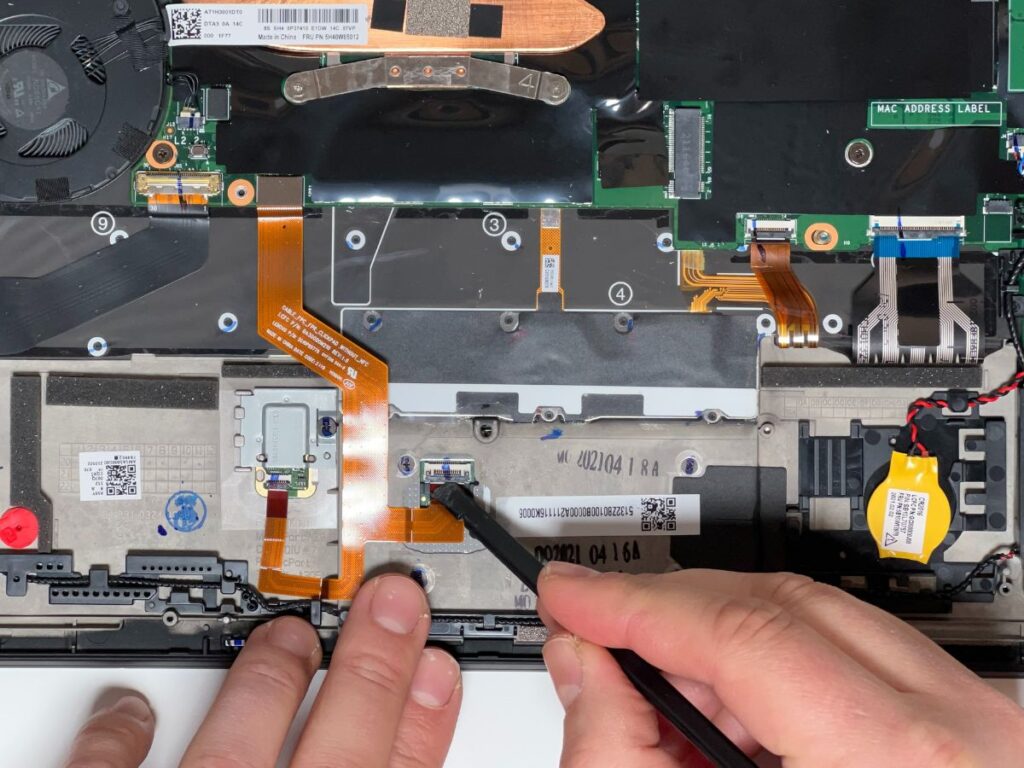

2. Delikatnie podważ plastikową zapadkę blokującą złącze ZIF (Zero Insertion Force).
3. Wysuń taśmę z gniazda. Nie używaj siły – jeśli blokada jest otwarta, taśma powinna wyjść swobodnie.

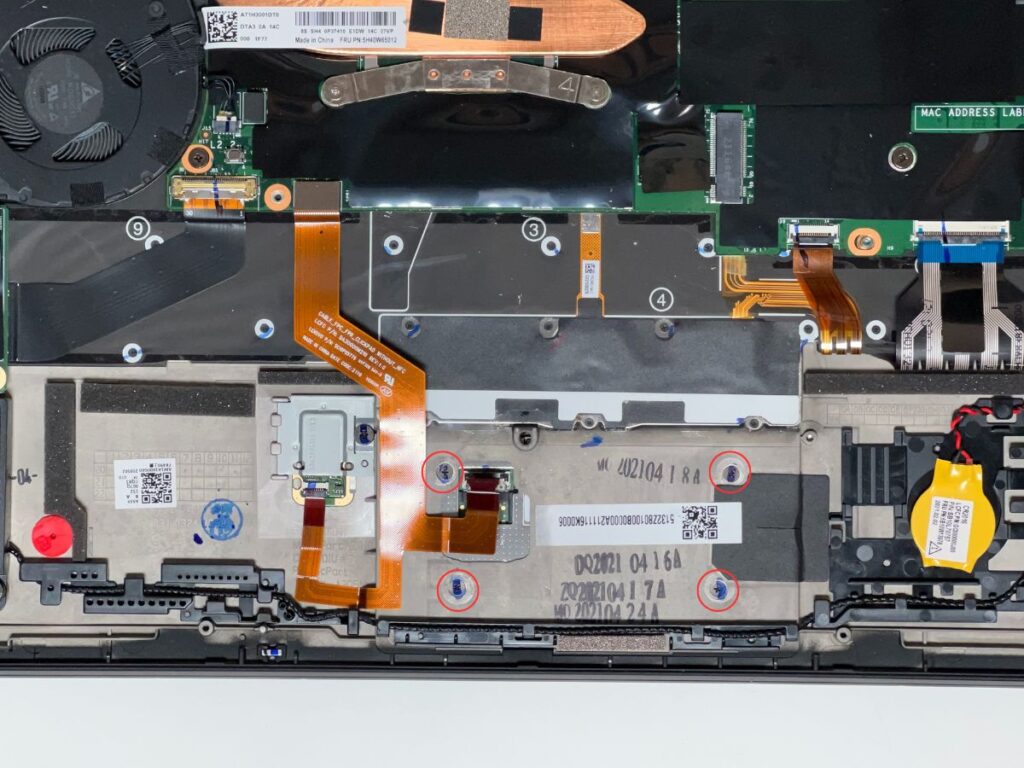

Wykręcenie śrub: Gładzik jest przymocowany do korpusu (palmrestu) za pomocą 4 śrub umiejscowionych przy górnej krawędzi modułu.

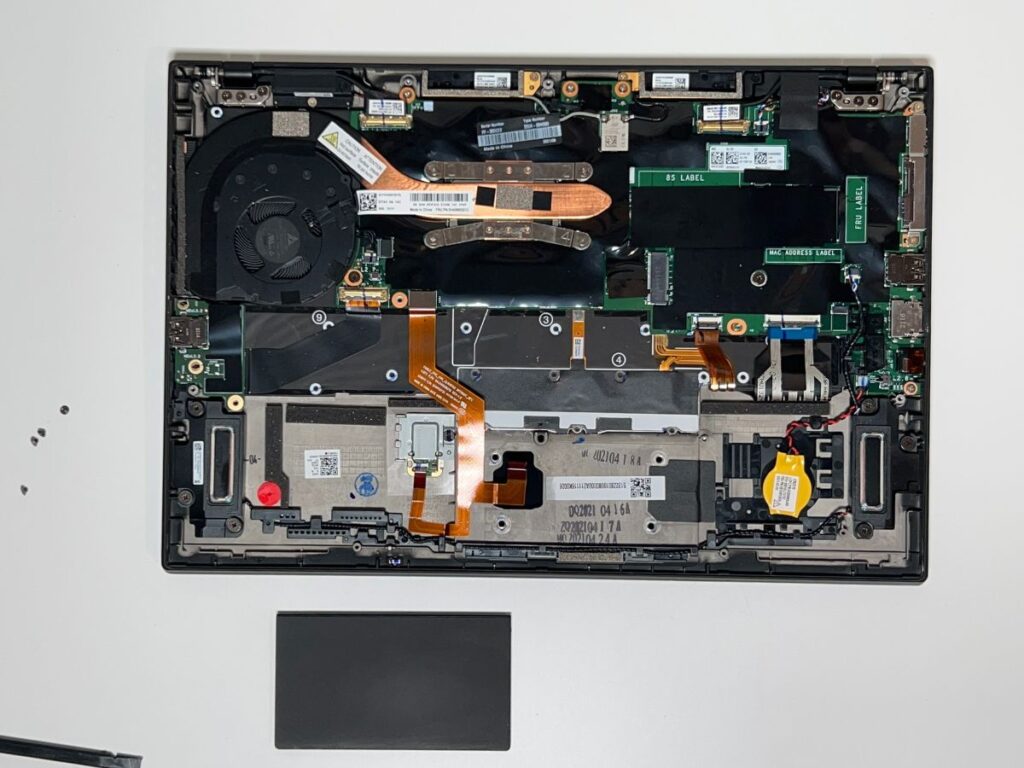

Po odkręceniu wszystkich czterech mocowań, unieś lekko tylną krawędź modułu i wyjmij go, wysuwając z dolnych zaczepów.

Etap 3: Montaż i kalibracja

Wsuń nowy gładzik na miejsce, dbając o to, by krawędzie idealnie wpasowały się w wycięcie w obudowie – to kluczowe dla estetyki i poprawnego „kliku”.

1. Przykręcanie: Wkręć 4 śruby M2 × 1.8 mm.
2. Podłączenie: Wsuń taśmę sygnałową do złącza i zamknij zapadkę. Upewnij się, że taśma jest włożona równo.
3. Montaż baterii i obudowy: Wróć do instrukcji montażu baterii (link powyżej), aby poprawnie zamknąć urządzenie.

Po uruchomieniu systemu warto sprawdzić działanie gładzika w aplikacji diagnostycznej (F10 przy starcie – UEFI Diagnostics) lub w systemie Windows, aby upewnić się, że precyzja sterowania jest właściwa.

Wymiana samego gładzika w ThinkPadzie X1 Carbon Gen 8 jest procesem szybkim, pod warunkiem że poprawnie wykonasz wcześniejszy demontaż baterii. Najważniejszym elementem jest użycie właściwych śrub (krótkie M2 x 1.8 mm), aby nie przebić palmrestu na wylot, oraz delikatne obchodzenie się ze złączem taśmy sygnałowej.
