Mobilność to główna zaleta serii X1 Carbon, ale zużyte ogniwa potrafią zmienić ten ultrabook w stacjonarny komputer uwiązany do gniazdka. Jeśli diagnostyka systemowa wskazuje na degradację ogniw lub laptop wyłącza się zaraz po odłączeniu zasilania, konieczna jest interwencja sprzętowa. Procedura dla modelu Gen 8 (Machine Type: 20U9, 20UA) jest ustandaryzowana i możliwa do wykonania w warunkach domowych przy zachowaniu odpowiednich środków ostrożności.
Mimo że dokładamy wszelkich starań, by nasze instrukcje były precyzyjne, pamiętaj, że każda ingerencja w sprzęt wiąże się z ryzykiem. Dokonujesz napraw na własną odpowiedzialność.
Demontaż pokrywy dolnej
Dostęp do baterii wymaga zdjęcia całej dolnej pokrywy. W modelu X1 Carbon Gen 8 pokrywa mocowana jest na 5 śrubach z łbem krzyżakowym, które są zabezpieczone przed wypadnięciem (captive screws)

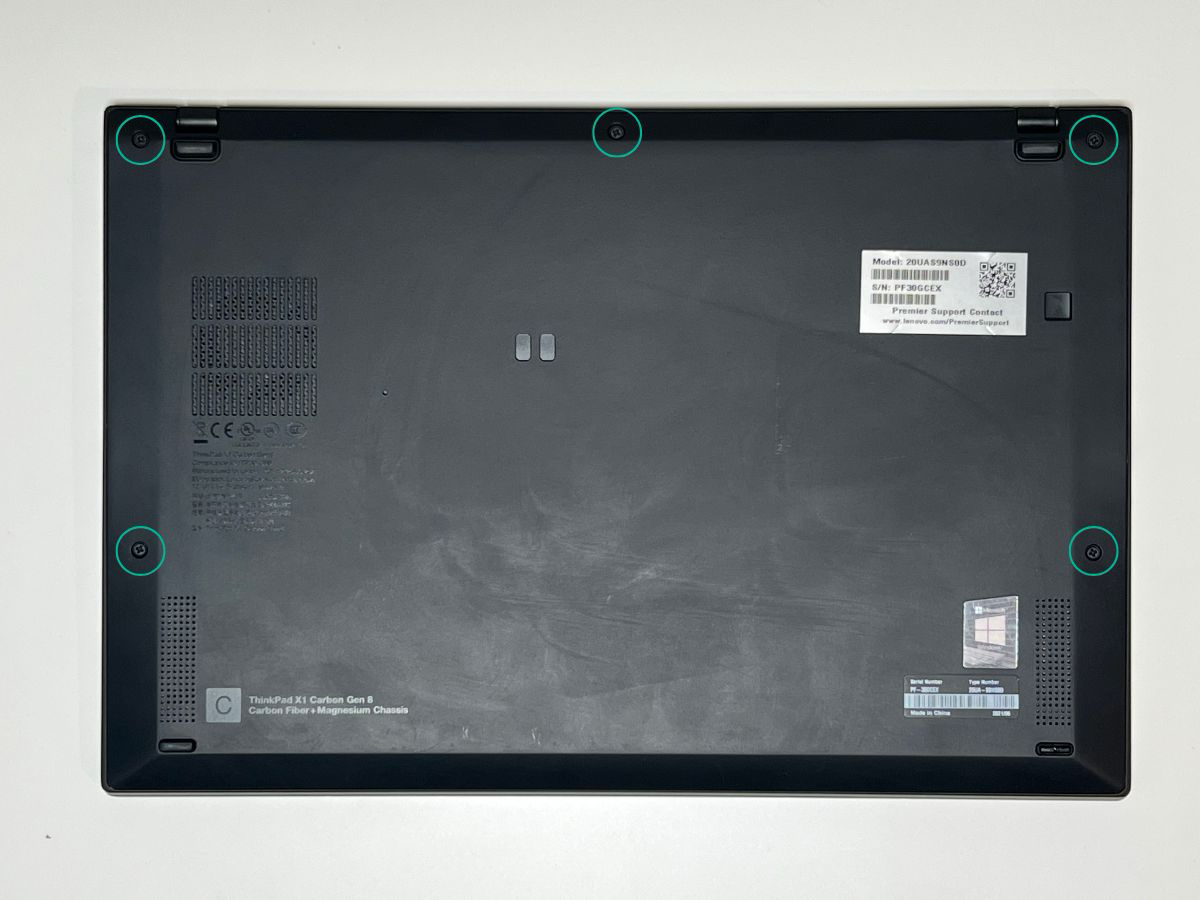

Lenovo Carbon X1 G8 – Widok spodu obudowy z zaznaczonymi śrubami do odkręcenia.
- Poluzuj 5 śrub mocujących dolną obudowę ( patrz wyżej )
- Delikatnie podważ zatrzaski obudowy, zaczynając od tyłu, w pobliżu zawiasów. Użyj do tego plastikowego narzędzia (kawałek płaskiego, twardego plastiku), aby nie porysować obudowy.
- Zdejmij pokrywę i odłóż ją na bok
Uwaga !
Jeśli Twój model posiada slot na kartę nano-SIM, usuń tackę SIM przed zdjęciem obudowy.
Wymiana baterii – Instrukcja montażu
Bateria w tym modelu to duży moduł zajmujący dolną część wnętrza laptopa. Jest to element oznaczony jako FRU 5B10W13932
Kroki demontażu:
- Zlokalizuj złącze baterii na płycie głównej. Wtyczka posiada zazwyczaj uchwyt ułatwiający wypięcie. Nie ciągnij za same przewody. Wtyczka wypina się do góry ( nie próbuj jej ciągnąć do siebie ).

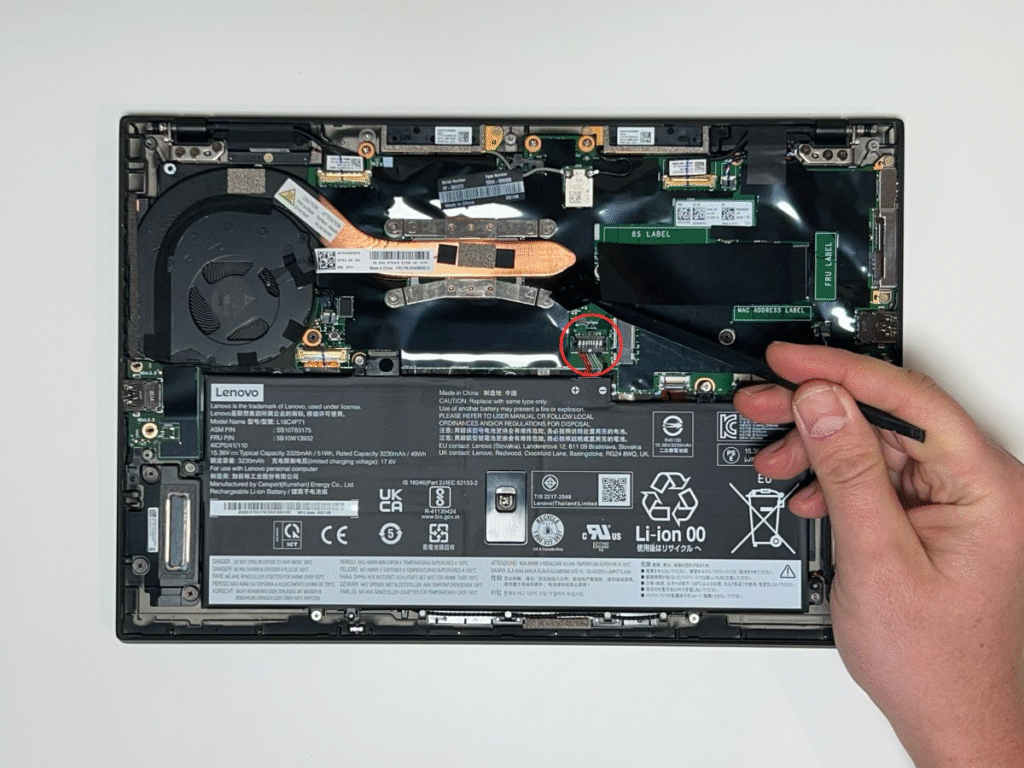

Lenovo Carbon X1 G8 – Widok wnętrza laptopa z miejscem gdzie znajduje się wtyczka od baterii.
- Odkręć 6 śrub mocujących baterię. Zwróć uwagę, że są one specyficzne dla tego elementu – nie pomyl ich ze śrubami obudowy.

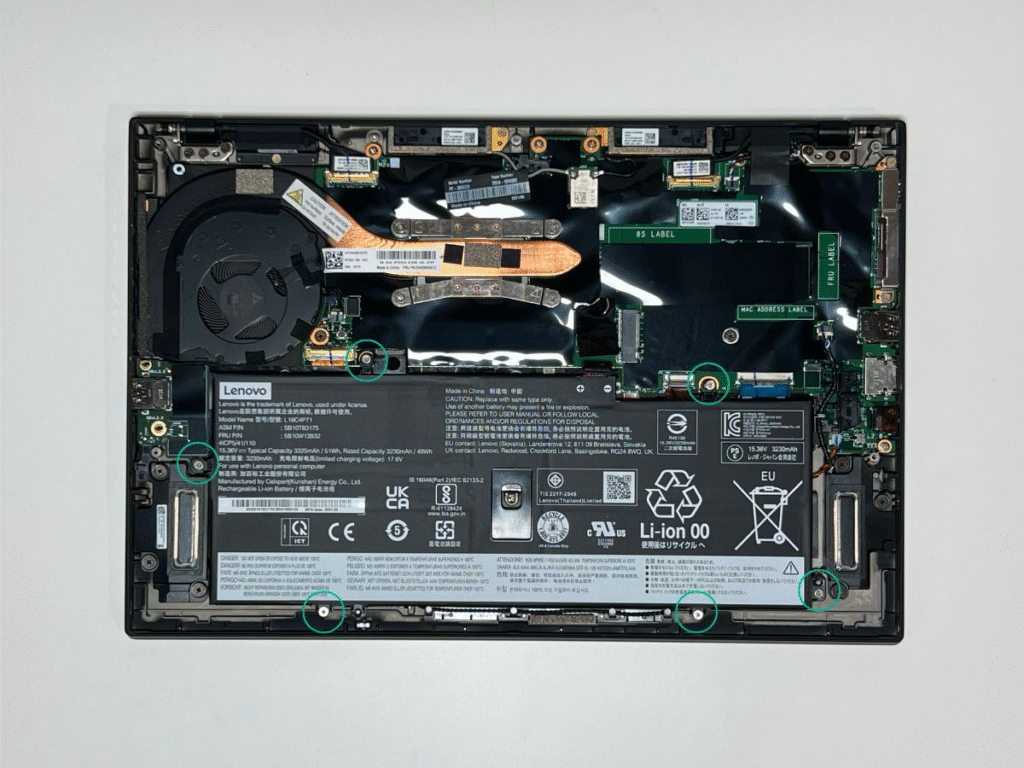

Lenovo Carbon X1 G8 – Widok wnętrza laptopa z zaznaczonymi śrubami do odkręcenia baterii.
- Unieś baterię, chwytając za jej krawędzie i wyjmij ją z obudowy.

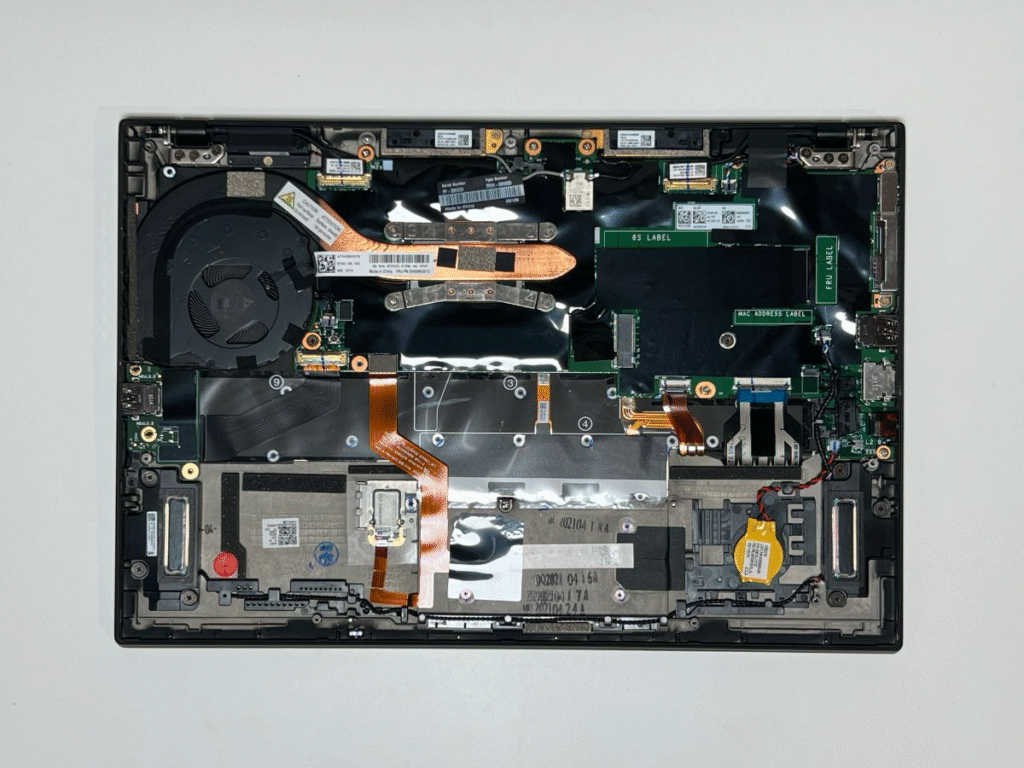

Lenovo Carbon X1 G8 – Widok wnętrza laptopa z wyjętą baterią.
Montaż nowego ogniwa.

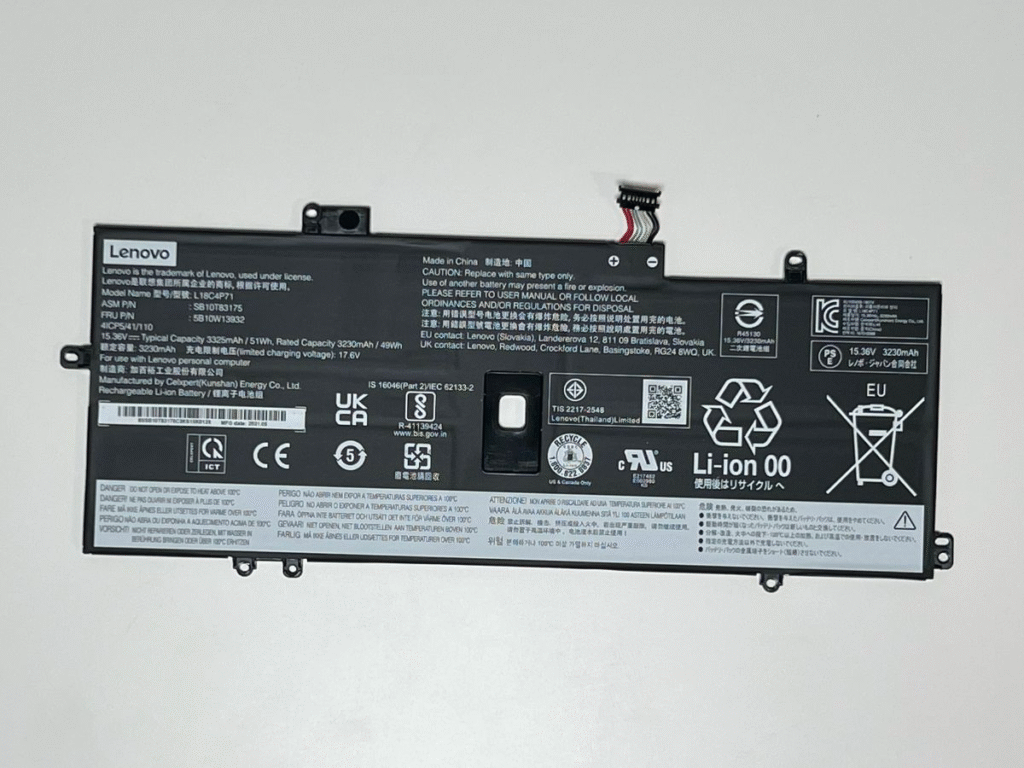

Lenovo Carbon X1 G8 – Moduł baterii do laptopa.
Włóż nową baterię w miejsce starej, upewniając się, że otwory na śruby pokrywają się idealnie z gwintami w korpusie (palmrest). Najpierw wkręć wszystkie 6 śrub a dopiero na końcu wepnij złącze zasilania do płyty głównej ( wtyczkę wpinamy od góry )
Po przykręceniu baterii i podłączeniu wtyczki, załóż dolną pokrywę. Dociśnij krawędzie, aby zatrzaski „złapały”, a następnie dokręć 5 śrub mocujących.
Po złożeniu komputera podłącz zasilacz sieciowy. Jest to niezbędne, aby układ zarządzania energią „zresetował się” i pozwolił na ponowne uruchomienie laptopa po programowym odłączeniu baterii w BIOS-ie.
Oznaczenia i parametry baterii:
MODEL NAME: L18C4P71, ASM P/N: SB10T83175, FRU P/N: 5B10W13932, NAPIĘCIE: 15,36V, POJEMNOŚĆ: 3230 mAh
Podsumowanie
Wymiana baterii w Lenovo ThinkPad X1 Carbon Gen 8 jest procesem przewidzianym przez producenta i nie wymaga lutowania ani specjalistycznych narzędzi poza precyzyjnym wkrętakiem. Kluczowe jest zachowanie procedury bezpieczeństwa oraz użycie odpowiednich śrub M2 x 4.5 mm przy montażu nowego ogniwa. Pamiętaj, aby po wymianie przeprowadzić pełny cykl ładowania, co pozwoli elektronice poprawnie skalibrować wskaźnik naładowania.
